Der Venturi-Effekt in Brightwell-Lösungen

Unsere Anlagen sind mit modernster Technologie ausgestattet, um eine optimale Leistung zu erzielen und die Lösungen zu bieten, die der Markt benötigt. Bei chemischen Verdünnungsanlagen und Sprühsystemen handelt es sich dabei um das Venturi-System, dessen Funktionsweise auf den Gesetzen der Physik und der Strömungsdynamik basiert.

Was ist der Venturi-Effekt?

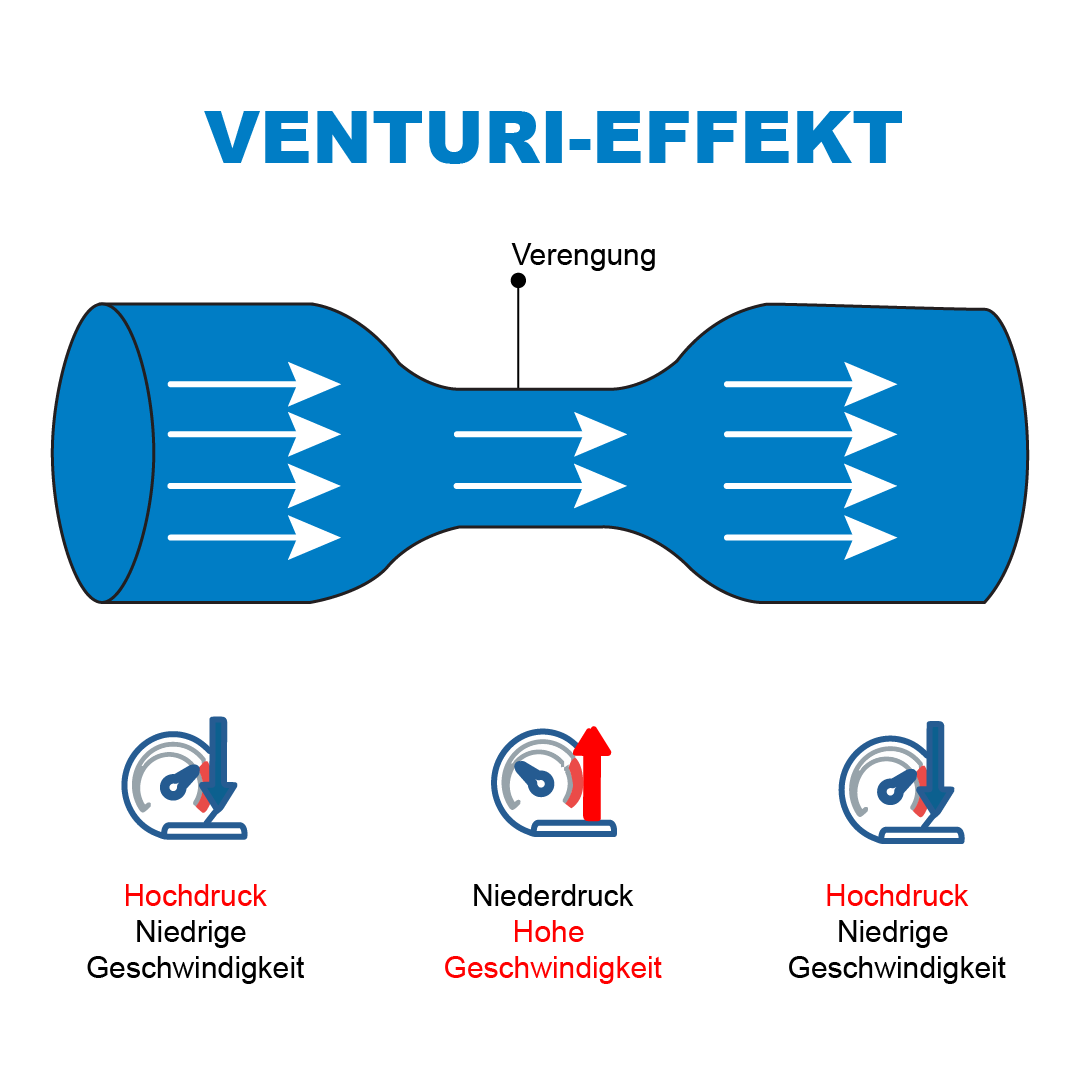

Im Kern beschreibt der Venturi-Effekt, wie sich das Verhalten einer Flüssigkeit verändert, wenn sie durch einen verengten Abschnitt eines Rohrs fließt. Nach den Prinzipien der Strömungslehre (die auf der Bernoulli-Gleichung beruhen) nimmt die Geschwindigkeit einer Flüssigkeit zu und ihr Druck ab, wenn sie durch einen engeren Kanal fließt.

Dieser Druckunterschied ist der Schlüssel zur Förderung von Flüssigkeit aus einer sekundären Quelle ohne den Einsatz mechanischer Pumpen und bildet die Grundlage für unsere Produkte.

So funktioniert das Venturi-System in den Produkten von Brightwell

In den Dosier- und Sprühsystemen von Brightwell fungiert die Venturi-Vorrichtung als selbstangetriebener Injektor:

1. Wasser fließt durch die Venturi-Verengung – in der Regel wird es direkt aus dem Leitungsnetz mit Normaldruck zugeführt.
2. An der Venturi-Engstelle steigt die Strömungsgeschwindigkeit und der statische Druck fällt ab.
3. Dadurch entsteht ein Vakuum-Saugbereich, der das chemische Konzentrat ohne bewegliche Teile oder externe Pumpen in den Wasserstrom zieht.
4. Die Chemikalie vermischt sich sofort und proportional mit Wasser, abhängig von der Geometrie des Venturi-Rohrs und der Kalibrierung des Systems.

Dieses Verfahren gewährleistet jedes Mal ein gleichbleibendes Ergebnis – ganz ohne Strom oder komplizierte Steuerungen.

Wo Brightwell die Venturi-Technologie einsetzt

1. Chemische Verdünnungssysteme

Die Serien EcoMix und EcoMulti nutzen Venturi-Injektoren, um präzise Mengen konzentrierter Chemikalien in den Leitungswasserstrom einzuleiten. Diese Systeme:

• Vorgegebene Verdünnungsverhältnisse bereitstellen.
• Lassen sich von einem einzigen Punkt aus für verschiedene Chemikalien konfigurieren.
• Mit Rückflussverhinderer zum Schutz der Wasserversorgung.

2. Sprüh- und Schaumsysteme

Venturi-basierte Einspritzdüsen kommen auch bei Sprüh- und Schaumapplikatoren zum Einsatz:

• Bei EcoSprayer-Systemen sorgt ein Venturi-Injektor in Kombination mit einer Edelstahldüse für ein präzises Sprühmuster bei der Oberflächenreinigung.
• EcoFoam-Stationen sind mit Venturi-Injektoren ausgestattet, die Schaummittel in das Wasser einbringen, um die Reinigungswirkung zu verbessern.

Diese Systeme basieren auf demselben Grundprinzip: Durch den Wasserfluss wird ein Sog erzeugt, der das chemische Konzentrat gleichmäßig und effizient mitreißt und vermischt.

Advantages of the Venturi system

Keine beweglichen Teile

Venturi-Einspritzdüsen kommen ohne Motoren oder bewegliche Ventile aus, was den Verschleiß, mögliche Ausfallzeiten und Wartungskosten drastisch reduziert.

Zuverlässigkeit und Sicherheit

Da das Verdünnungsverhältnis nicht durch mechanische Dosierung, sondern durch die Strömungsphysik bestimmt wird, sind die Ergebnisse reproduzierbar und zuverlässig. Ein integrierter Rückflussverhinderer sorgt für zusätzliche Sicherheit bei Trinkwasseranschlüssen.

Flexibilität

Different models cater to varying flow rates and applications — from compact single chemical dosing to systems handling multiple chemicals simultaneously, and with flow rate differences (high, low, or both at the same time)

Minimale Wartungs- und Installationskosten

Da der Venturi-Injektor ohne bewegliche mechanische Komponenten, Motoren, Dichtungen oder dynamische Verschleißteile arbeitet, ist die mechanische Beanspruchung minimal und das Risiko eines Pumpenausfalls oder einer elektrischen Störung praktisch gleich null.

Die Installation wird vereinfacht, da keine Stromversorgung, keine Bedienfelder und keine Kalibrierelektronik erforderlich sind.

Technische Überlegungen

Um eine gleichbleibende Leistung zu erzielen, müssen Venturi-Systeme auf den entsprechenden Wasserdruckbereich abgestimmt sein. So arbeiten beispielsweise Dosiergeräte von Brightwell in der Regel innerhalb eines bestimmten Druckbereichs (z. B. 2–5 bar), wodurch eine ausreichende Strömungsgeschwindigkeit durch das Venturi gewährleistet wird, um Chemikalien effektiv anzusaugen, ohne dass es zu Kavitation oder unregelmäßiger Dosierung kommt.

Rückflussverhinderung

Zum Schutz der Trinkwassersysteme sind die Brightwell-Anlagen am Ansaugstutzen mit Rückflussverhinderern und Rückschlagventilen ausgestattet, wodurch sichergestellt wird, dass keine Chemikalien in die Versorgungsleitungen zurückfließen können.
